Приточно-вытяжная установка с рекуперацией Breezart 1000 Lux RP VB

FC-VB
Вентилятор серии EC, Китай

EB-VB
Вентилятор серии EC, Ebmpapst

Вертикальная приточно-вытяжная установка оснащается пластинчатым рекуператором, обеспечивающим стабильную работу при температуре наружного воздуха до –35°C. Эта модель уже в базовой комплектации имеет все, что необходимо для полноценной работы:

  • Встроенную систему автоматики JetLogic с датчиками.
  • Цветной сенсорный пульт с Wi-Fi.
  • Вентиляторы серии EC с настраиваемым дисбалансом притока и вытяжки.
  • Воздушные клапаны с электроприводом.
  • Электрический нагреватель.
  • Воздушные фильтры 500-160-48 "EU4-1000 RP PB" (опционально M5).
  • Звукоизолированный корпус с полимерным покрытием.

Функции автоматики:

  • Регулировка мощности калорифера для нагрева воздуха до заданной температуры, защита от перегрева.
  • Система защиты от замерзания и система разморозки рекуператора.
  • Регулировка скорости вентилятора, 10 ступеней.
  • Возможность управления различными увлажнителями воздуха с пульта вентустановки.
  • Контроль загрязненности воздушного фильтра (цифровой датчик давления).
  • Восемь недельных сценариев, часы реального времени.
  • Возможность создания VAV-системы (требуется модуль JL208DP).
  • Подключение к системе «умный дом» по ModBus RTU или ModBus TCP.
  • Управление через веб-интерфейс с компьютера или смартфона / планшета.

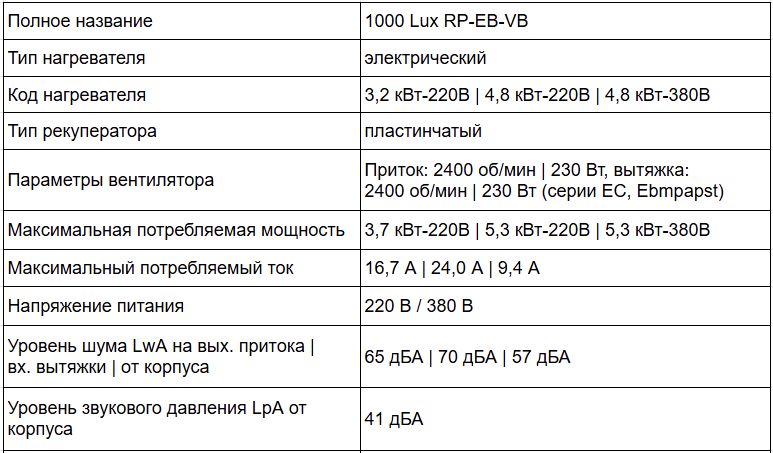

Параметры:

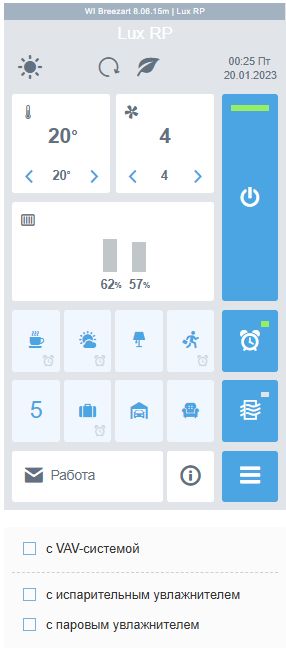

Удалённое управление с компьютера или смартфона

Веб-интерфейс позволяет управлять вентустановкой с помощью браузера Chrome или Safari из любого места, где есть интернет.

Основные возможности веб-интерфейса:

  • Управление температурой, скоростью и влажностью (при наличии увлажнителя).
  • Просмотр показаний датчиков.
  • Просмотр ошибок, в том числе по отдельным узлам с расшифровкой кодов. Если система работает нормально (ошибок нет), можно посмотреть последнюю возникшую ошибку.
  • Уведомления по e-mail при неисправности вентустановки.
  • Настройка и запуск сценариев.
  • Построение графиков температуры, влажности, мощности калорифера (для электронагревателя) и других параметров.
  • Учет потребляемой электроэнергии (для электронагревателя).
  • Управление расходом воздуха в VAV зонах (для VAV систем).

Вы можете перейти в веб-интерфейс или посмотреть его презентацию.

Тест-драйв веб-интерфейса

Для тестирования интерфейса созданы виртуальные модели, подключиться к которым может любой желающий. Вы можете выбрать дополнительное оборудование (VAV, увлажнитель воздуха) и протестировать интерфейс на виртуальной системе на сайте производителя Breezart.

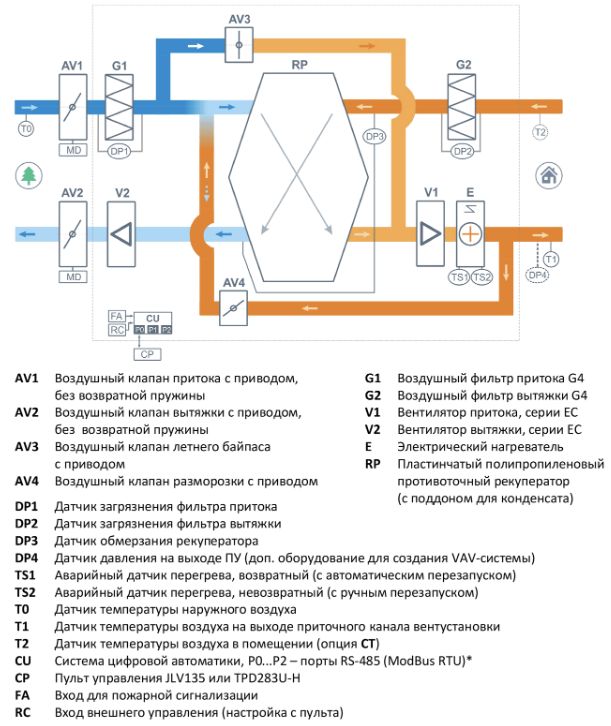

Структурная схема:

Совместимые опции:

  • HAP – Управление увлажнителем с водяным пред- и постнагревателем
  • WEB – Удаленное управление вентустановкой через web-интерфейс (штатно)
  • CT – Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)
  • CC – Автоматическое переключение тепло/холод (штатно, датчик Т наружного воздуха в комплекте)
  • DC – Выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)
  • PC – Выход 0-10В для управления инверторным ККБ (несовместимо с DC)

Совместимое оборудование:

  • TPD-Gate – Шлюз Modbus RTU – Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)
  • ALL HE P – Увлажнители Breezart с электрическим пред- и постнагревателем, увлажнители Carel humiSteam
  • JL208DP – Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)

Документация:

Вентиляционная характеристика:

Учет загрязненности фильтров:

  • расчет при чистых фильтрах
  • расчет при 50% загрязнении фильтров
  • расчет при 100% загрязнении фильтров

Выбор используемых фильтров:

  • расчет без учета доп. фильтров
  • расчет с учетом доп. фильтра F7
  • расчет с учетом доп. фильтра F9
  • расчет с учетом доп. фильтров F7+F9

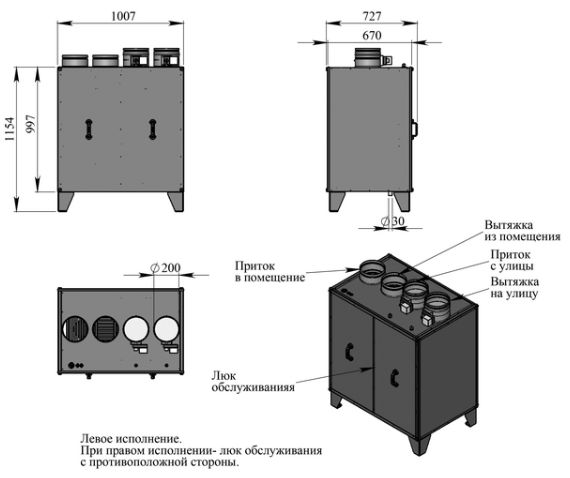

Габаритные и присоединительные размеры:

Вертикальная приточно-вытяжная установка оснащается пластинчатым рекуператором, обеспечивающим стабильную работу при температуре наружного воздуха до –35°C. Эта модель уже в базовой комплектации имеет все, что необходимо для полноценной работы:

  • Встроенную систему автоматики JetLogic с датчиками.
  • Цветной сенсорный пульт с Wi-Fi.
  • Вентиляторы серии EC с настраиваемым дисбалансом притока и вытяжки.
  • Воздушные клапаны с электроприводом и возвратной пружиной, которые перекрывают подачу воздуха при отключении электропитания.
  • Водяной нагреватель со смесительным узлом.
  • Воздушные фильтры 500-160-48 "EU4-1000 RP PB" (опционально M5).
  • Звукоизолированный корпус с полимерным покрытием.

Функции автоматики:

  • Управление клапаном смесительного узла калорифера для нагрева воздуха до заданной температуры, защита от замораживания.
  • Система защиты от замерзания и система разморозки рекуператора.
  • Регулировка скорости вентилятора, 10 ступеней.
  • Возможность управления различными увлажнителями воздуха с пульта вентустановки.
  • Контроль загрязненности воздушного фильтра (цифровой датчик давления).
  • Восемь недельных сценариев, часы реального времени.
  • Возможность создания VAV-системы (требуется модуль JL208DP).
  • Подключение к системе «умный дом» по ModBus RTU или ModBus TCP.
  • Управление через веб-интерфейс с компьютера или смартфона / планшета.

Параметры:

Удалённое управление с компьютера или смартфона

Веб-интерфейс позволяет управлять вентустановкой с помощью браузера Chrome или Safari из любого места, где есть интернет.

Основные возможности веб-интерфейса:

  • Управление температурой, скоростью и влажностью (при наличии увлажнителя).
  • Просмотр показаний датчиков.
  • Просмотр ошибок, в том числе по отдельным узлам с расшифровкой кодов. Если система работает нормально (ошибок нет), можно посмотреть последнюю возникшую ошибку.
  • Уведомления по e-mail при неисправности вентустановки.
  • Настройка и запуск сценариев.
  • Построение графиков температуры, влажности, мощности калорифера (для электронагревателя) и других параметров.
  • Учет потребляемой электроэнергии (для электронагревателя).
  • Управление расходом воздуха в VAV зонах (для VAV систем).

Вы можете перейти в веб-интерфейс или посмотреть его презентацию.

Тест-драйв веб-интерфейса

Для тестирования интерфейса созданы виртуальные модели, подключиться к которым может любой желающий. Вы можете выбрать дополнительное оборудование (VAV, увлажнитель воздуха) и протестировать интерфейс на виртуальной системе на сайте производителя Breezart.

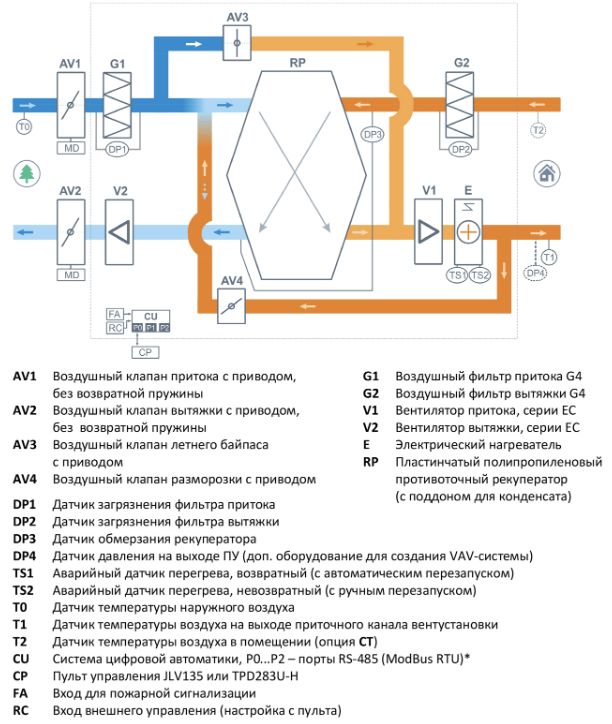

Структурная схема:

Совместимые опции:

  • HAP – Управление увлажнителем с водяным пред- и постнагревателем
  • WEB – Удаленное управление вентустановкой через web-интерфейс (штатно)
  • CT – Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)
  • CC – Автоматическое переключение тепло/холод (штатно, датчик Т наружного воздуха в комплекте)
  • DC – Выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)
  • PC – Выход 0-10В для управления инверторным ККБ (несовместимо с DC)

Совместимое оборудование:

  • TPD-Gate – Шлюз Modbus RTU – Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)
  • ALL HA, HA P – Увлажнители Breezart с водяными нагревателями, увлажнители Carel humiSteam
  • JL208DP – Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)

Документация:

Вентиляционная характеристика:

Учет загрязненности фильтров:

  • расчет при чистых фильтрах
  • расчет при 50% загрязнении фильтров
  • расчет при 100% загрязнении фильтров

Выбор используемых фильтров:

  • расчет без учета доп. фильтров
  • расчет с учетом доп. фильтра F7
  • расчет с учетом доп. фильтра F9
  • расчет с учетом доп. фильтров F7+F9

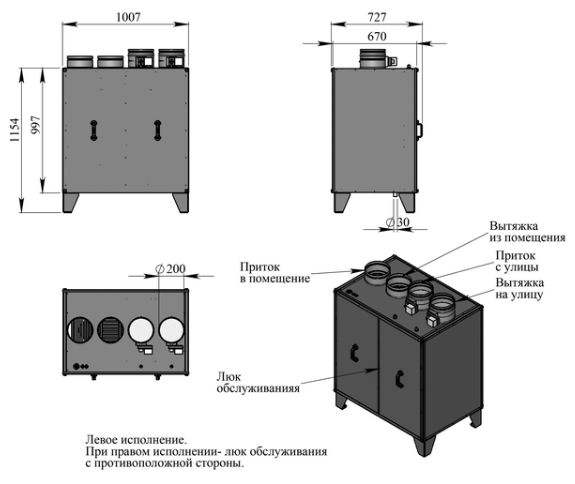

Габаритные и присоединительные размеры:
